UNIVERSE BLT IMPLANT
کاتالوگ مشخصات فنی و ابعاد دقیق قطعات

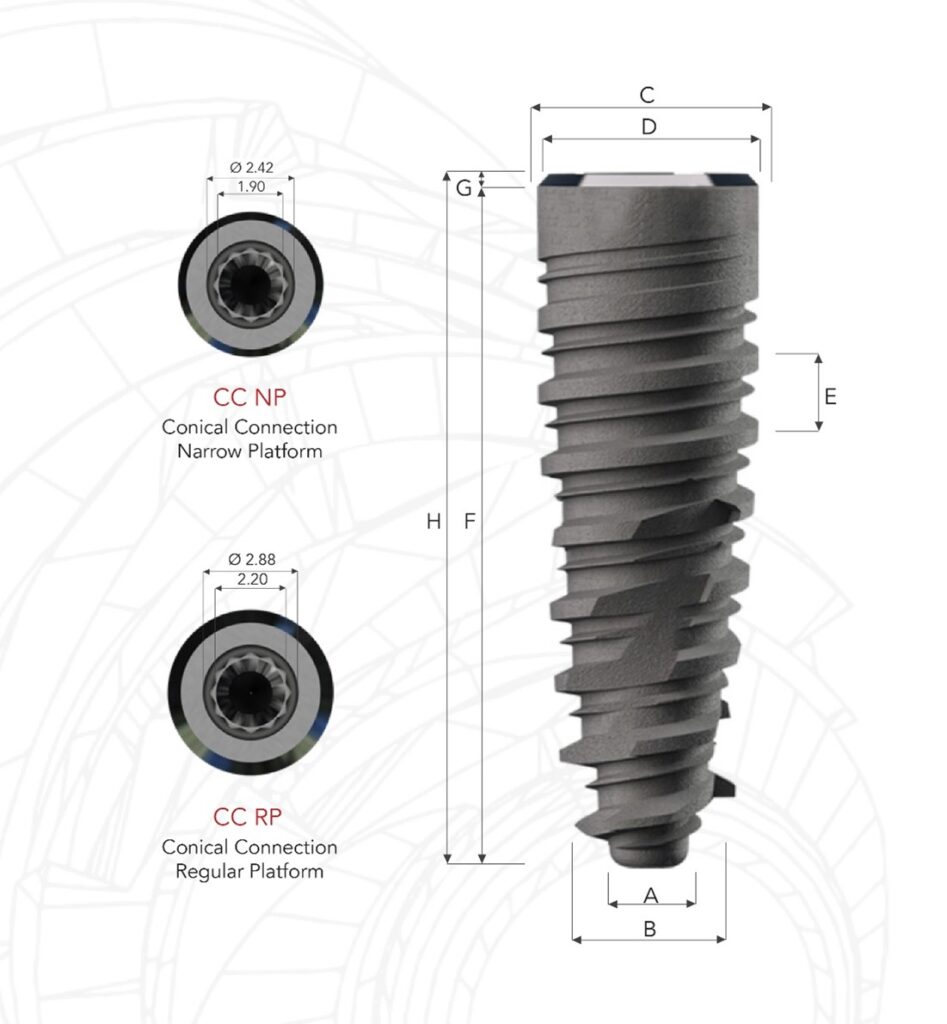

| کد ایمپلنت | سایز (Ø x H) | Ø هسته (A) | Ø رزوه (B) | Ø ایمپلنت (C) | Ø اینترفیس (D) | گام رزوه (E) | تصفیه (F) | پلتفرم (G) | ارتفاع (H) |
|---|---|---|---|---|---|---|---|---|---|
| سری IM37 (قطر 3.7 میلیمتر) | |||||||||
| IM37-8 | 3.7 X 8 | 1.35 | 2.75 | 3.7 | 3.3 | 1.2 | 7.8 | 0.2 | 8 |
| IM37-10 | 3.7 X 10 | 1.35 | 2.75 | 3.7 | 3.3 | 1.2 | 9.8 | 0.2 | 10 |
| IM37-11.5 | 3.7 X 11.5 | 1.35 | 2.75 | 3.7 | 3.3 | 1.2 | 11.3 | 0.2 | 11.5 |
| IM37-13 | 3.7 X 13 | 1.35 | 2.75 | 3.7 | 3.3 | 1.2 | 12.8 | 0.2 | 13 |
| IM37-15 | 3.7 X 15 | 1.35 | 2.75 | 3.7 | 3.3 | 1.2 | 14.8 | 0.2 | 15 |
| سری IM40 (قطر 4.0 میلیمتر) | |||||||||
| IM40-6 | 4 X 6 | 1.45 | 3.15 | 4 | 3.6 | 1.2 | 6.1 | 0.9 | 7 |
| IM40-8 | 4 X 8 | 1.45 | 3.15 | 4 | 3.6 | 1.2 | 7.8 | 0.2 | 8 |
| IM40-10 | 4 X 10 | 1.45 | 3.15 | 4 | 3.6 | 1.2 | 9.8 | 0.2 | 10 |
| IM40-11.5 | 4 X 11.5 | 1.45 | 3.15 | 4 | 3.6 | 1.2 | 11.3 | 0.2 | 11.5 |
| IM40-13 | 4 X 13 | 1.45 | 3.15 | 4 | 3.6 | 1.2 | 12.8 | 0.2 | 13 |
| IM40-15 | 4 X 15 | 1.45 | 3.15 | 4 | 3.6 | 1.2 | 14.8 | 0.2 | 15 |
| سری IM45 (قطر 4.5 میلیمتر) | |||||||||
| IM45-6 | 4.5 X 6 | 1.8 | 3.45 | 4.5 | 3.9 | 1.2 | 6.1 | 0.9 | 7 |
| IM45-8 | 4.5 X 8 | 1.8 | 3.45 | 4.5 | 3.9 | 1.2 | 7.8 | 0.2 | 8 |
| IM45-10 | 4.5 X 10 | 1.8 | 3.45 | 4.5 | 3.9 | 1.2 | 9.8 | 0.2 | 10 |
| IM45-11.5 | 4.5 X 11.5 | 1.8 | 3.45 | 4.5 | 3.9 | 1.2 | 11.3 | 0.2 | 11.5 |
| IM45-13 | 4.5 X 13 | 1.8 | 3.45 | 4.5 | 3.9 | 1.2 | 12.8 | 0.2 | 13 |
| IM45-15 | 4.5 X 15 | 1.8 | 3.45 | 4.5 | 3.9 | 1.2 | 14.8 | 0.2 | 15 |
| سری IM50 (قطر 5.0 میلیمتر) | |||||||||
| IM50-6 | 5 X 6 | 2.2 | 3.8 | 5 | 4.2 | 1.3 | 6.1 | 0.9 | 7 |
| IM50-8 | 5 X 8 | 2.2 | 3.8 | 5 | 4.2 | 1.3 | 7.8 | 0.2 | 8 |
| IM50-10 | 5 X 10 | 2.2 | 3.8 | 5 | 4.2 | 1.3 | 9.8 | 0.2 | 10 |
| IM50-11.5 | 5 X 11.5 | 2.2 | 3.8 | 5 | 4.2 | 1.3 | 11.3 | 0.2 | 11.5 |
| IM50-13 | 5 X 13 | 2.2 | 3.8 | 5 | 4.2 | 1.3 | 12.8 | 0.2 | 13 |
| IM50-15 | 5 X 15 | 2.2 | 3.8 | 5 | 4.2 | 1.3 | 14.8 | 0.2 | 15 |
